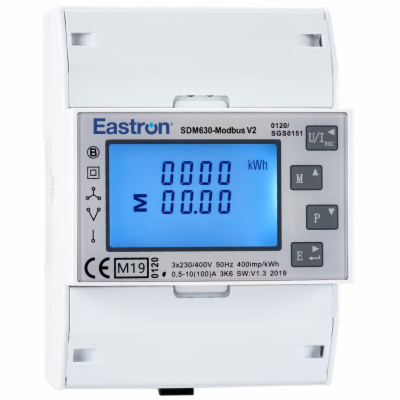

Eastron SDM630-MODBUS-MID V3, Modbus elektroměr, třífázový, 100A
Eastron SDM630-MODBUS-MID V3, Modbus elektroměr, třífázový, 100A
2823 Kč
2333 Kč bez DPH
Dostupnost: Skladem v eshopu 🛈
Part no.: SDM630-MODBUS-MID V2
Kód produktu: 25462418
Výrobce: EASTRON
Váha: 0,4 kg
Záruka: 26 měsíců
Popis produktu
Pokročilý, multifunkční elektroměr pro přímé měření do 100 A v 1fázových a 3fázových sítích. Přístroj je certifikován dle MID (EN50470, B+D) , což umožňuje jeho použití pro fakturační měření. Díky přímému připojení do 100 A není nutné používat externí proudové transformátory (CT).
Měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) zapojení . Díky obousměrnému měření je ideální volbou pro monitorování fotovoltaických elektráren. Napájí se přímo z měřených vstupů a nevyžaduje externí pomocné napájení.
Přístroj je vybaven komunikačním rozhraním RS-485 s protokolem Modbus RTU pro vzdálené monitorování a integraci do nadřazených systémů. Dále disponuje dvěma pulzními výstupy, přičemž jeden z nich je plně konfigurovatelný (pro import, export nebo čistou spotřebu).
Klíčové vlastnosti:
Certifikace MID (B+D) - vhodné pro fakturační měření
Podpora jednofázových (1p2w) i třífázových (3p3w, 3p4w) instalací
Přímé měření až do 100 A
Obousměrné měření (Import/Export kWh i kVArh)
Výpočet čisté spotřeby Net kWh (Export - Import)
Měření kvality sítě vč. celkového harmonického zkreslení (THD) pro napětí i proud
Komunikace přes RS-485 (Modbus RTU) s volitelnou přenosovou rychlostí (až 38400 bps)
Dva pulzní výstupy (1x pevný, 1x konfigurovatelný)
Přehledný a dobře čitelný podsvícený LCD displej
Snadná montáž na DIN lištu (4 moduly)
Měřené parametry:
Napětí (fáze-nula a sdružené) (V)
Proud (A)
Frekvence (Hz)
Účiník (PF)
Činný výkon (kW)
Jalový výkon (kVAr)
Zdánlivý výkon (kVA)
Maximální odběr proudu (MD A)
Maximální odběr výkonu (MD kW)
Celkové harmonické zkreslení napětí (U %THD)
Celkové harmonické zkreslení proudu (I %THD)
Importovaná činná energie (kWh)
Exportovaná činná energie (kWh)
Celková činná energie (kWh)
Importovaná jalová energie (kVArh)
Exportovaná jalová energie (kVArh)
Celková jalová energie (kVArh)
ZÁKLADNÍ SPECIFIKACE
Jmenovité napětí (U n ): 3× 230/400 V AC
Pracovní rozsah napětí: 80–120 % jmenovitého napětí (U n )
Základní proud (I b ): 10 A
Max. proud (I max ): 100 A
Rozhraní: RS-485 (Modbus RTU)
Třída přesnosti: Třída 1 (IEC 62053-21) / Třída B (EN50470-3)
Montáž: DIN lišta (4 moduly)
Rozměry: 100 × 72 × 66 mm
Krytí: IP51 (pro vnitřní použití)
Certifikace: MID (EN50470-1, EN50470-3), EMC (EN61326), LVD (EN61010)
Popis produktu
Eastron SDM630-MODBUS-MID V3Pokročilý, multifunkční elektroměr pro přímé měření do 100 A v 1fázových a 3fázových sítích. Přístroj je certifikován dle MID (EN50470, B+D) , což umožňuje jeho použití pro fakturační měření. Díky přímému připojení do 100 A není nutné používat externí proudové transformátory (CT).
Měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) zapojení . Díky obousměrnému měření je ideální volbou pro monitorování fotovoltaických elektráren. Napájí se přímo z měřených vstupů a nevyžaduje externí pomocné napájení.
Přístroj je vybaven komunikačním rozhraním RS-485 s protokolem Modbus RTU pro vzdálené monitorování a integraci do nadřazených systémů. Dále disponuje dvěma pulzními výstupy, přičemž jeden z nich je plně konfigurovatelný (pro import, export nebo čistou spotřebu).
Klíčové vlastnosti:
Certifikace MID (B+D) - vhodné pro fakturační měření
Podpora jednofázových (1p2w) i třífázových (3p3w, 3p4w) instalací
Přímé měření až do 100 A
Obousměrné měření (Import/Export kWh i kVArh)
Výpočet čisté spotřeby Net kWh (Export - Import)
Měření kvality sítě vč. celkového harmonického zkreslení (THD) pro napětí i proud
Komunikace přes RS-485 (Modbus RTU) s volitelnou přenosovou rychlostí (až 38400 bps)
Dva pulzní výstupy (1x pevný, 1x konfigurovatelný)
Přehledný a dobře čitelný podsvícený LCD displej
Snadná montáž na DIN lištu (4 moduly)
Měřené parametry:
Napětí (fáze-nula a sdružené) (V)
Proud (A)
Frekvence (Hz)
Účiník (PF)
Činný výkon (kW)
Jalový výkon (kVAr)
Zdánlivý výkon (kVA)
Maximální odběr proudu (MD A)
Maximální odběr výkonu (MD kW)
Celkové harmonické zkreslení napětí (U %THD)
Celkové harmonické zkreslení proudu (I %THD)
Importovaná činná energie (kWh)
Exportovaná činná energie (kWh)
Celková činná energie (kWh)
Importovaná jalová energie (kVArh)
Exportovaná jalová energie (kVArh)
Celková jalová energie (kVArh)
ZÁKLADNÍ SPECIFIKACE
Jmenovité napětí (U n ): 3× 230/400 V AC
Pracovní rozsah napětí: 80–120 % jmenovitého napětí (U n )
Základní proud (I b ): 10 A
Max. proud (I max ): 100 A
Rozhraní: RS-485 (Modbus RTU)
Třída přesnosti: Třída 1 (IEC 62053-21) / Třída B (EN50470-3)
Montáž: DIN lišta (4 moduly)
Rozměry: 100 × 72 × 66 mm
Krytí: IP51 (pro vnitřní použití)
Certifikace: MID (EN50470-1, EN50470-3), EMC (EN61326), LVD (EN61010)
