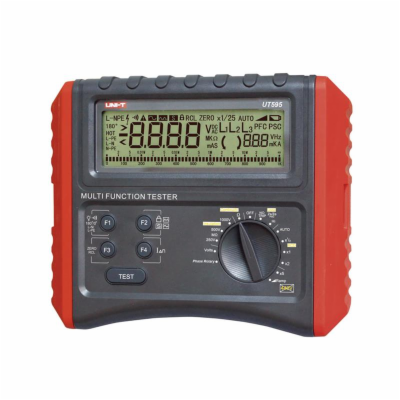

Tester multifunkční UNI-T UT595
Tester multifunkční UNI-T UT595
Popis produktu
Přístroj UT 595 je univerzální měřící a testovací přístroj pro provádění revizí elektrických spotřebičů. Umožňuje automatizovanou kontrolu vybavovací doby proudových chráničů, měření svodových proudů, měření impedance zemnicí smyčky a spojitosti uzemnění, měření izolačního odporu, měření kmitočtu AC napětí a měření DC a AC napětí, pořadí fází v třífázových rozvodech. Přístroj je navržen s novým vzhledem, s velkým multifunkčním displejem s pruhovým ukazatelem s padesáti dílky. Má odolný kryt a nové analogové, digitální a mikroprocesorové obvody. Tento přístroj byl navržen, vyroben a testován podle bezpečnostního standardu IEC61010 (Bezpečnostní požadavky na elektrická zařízení) v kategorii přepětí CATIII 300V. Plně vyhovuje normě ČSN EN 61557 pro měření izolačního a přechodového odporu. UT595 je ideální nástroj pro údržbu, testování a kontrolu ochranných prvků elektrických zařízení pro každého elektrikáře a revizního technika. Parametry produktu : - maximální zobrazení displeje: 9999, analogový pruh 50 dílků - podsvícený displej LCD o rozměrech: 125 x 37 mm - displej zobrazuje: funkční režimy, hodnoty, jednotky a symboly - přepínání funkcí: otočný 15-ti polohový přepínač - přepínání rozsahů: automatické - měření doby vybavení proudových chráničů: typů 10mA, 30mA, 100mA, 300mA, 500mA - možnost změny fázového úhlu 0°/180° pro detekci nejrychlejšího času vybavení chráničů - volitelný testovací režim půlvlny / celé vlny AC napětí - automatické testy proudových chráničů: sekvenční přepínání svodových proudů, plynulý náběh svodového proudu až do vybavení chrániče - uložení naměřených hodnot v paměti - test impedance smyčky / poruchového proudu (PFC) / zkratového proudu (PSC): v rozsazích 0,05? až 2000? - měření spojitosti uzemnění: v rozsahu 0,01? až 200? - měření izolačního odporu: 0,05 M? až 1M? při zkušebním napětí 250V/500V/1000V - měření kmitočtu AC napětí: v rozsahu 20Hz až 100Hz - měření AC a DC napětí: 0V až 440V, automatické rozlišení AC/DC/polarity - měření pořadí fází: indikace sledu fází, směru rotace - napájení: 6 ks alkalická baterie 1,5V AA - kalibrační protokol: nutno objednat samostatně - automatické vypínání přístroje - uzamykání tlačítek - nepostradatelný pomocník každého revizního technika Technické parametry : - Měření proudových chráničů volba měřicího proudu I: 10mA / 30mA / 100mA / 300mA / 500mA měřicí napětí: 220V ±10%, kmitočet 45Hz ž 65Hz přesnost měřicího proudu při napětí AC 220V: ± (10% + 2) automatický test chrániče s proudem I: 50%, 100%, 200%, 500% vybavovacího proudu rozsah měření času při proudu 1*I, ?n: 0 až 2000ms rozsah měření času při proudu 1*I, ?n : 0 až 500ms (s funkcí odpočtu) rozsah měření času při proudu 1*I, ?n : 0 až 300ms rozsah měření času při proudu 2*I, ?n : 0 až 200ms (s funkcí odpočtu) rozsah měření času při proudu 2*I, ?n : 0 až 150ms rozsah měření času při proudu 5*I, ?n : 0 až 40ms možnost změny fázového úhlu 0°/180° přesnost měření času: ±(5%+5) - Měření impedance smyčky / poruchového proudu (PFC) / zkratového proudu (PSC) provozní napětí: 220V ± 10% / 195V až 440V / 45Hz až 65Hz měřicí proud a čas: 20A / 20ms měřicí rozsahy: 0,05? až 1,99?; 2,0? až 19,9?; 20? až 2000? nejnižší rozlišení: 0,01? zkratový proud: 0kA až 26kA přesnost: ± (5% + 5) - Měření spojitosti uzemnění jmenovité měřicí napětí: cca 5V měřicí proud: více než 200mA měřicí rozsah: 0,01? až 200? přesnost v rozsahu 0,01? až 200?: ± (2% + 5) - Měření izolačního odporu zkušební jmenovité napětí naprázdno: DC 250V ±10% nebo 500V ±10% nebo 1000V ±10% rozsah měření: 0,05 až 250M?, nebo 0,05 až 500M?, nebo 0,05 až 1000M? jmenovitý měřicí proud při zátěži 250k?, 500k? nebo 1M?: 0,9mA až 1,1mA zkratový proud: přesnost měření v rozsahu 0,05M? až 1000M?: ±(5%+5) - Měření AC a DCV napětí rozsah měření DC: 0 až ±440V rozsah měření AC: 0 až 440V (50/60Hz) rozlišení: 1V přesnost měření: ±(2%+3) měření napětí v rozsahu - Měření kmitočtu rozsah měření: 20Hz až 100Hz rozlišení: 1Hz přesnost měření: pouze informativní - Měření sledu fází pro napětí: třífazové AC 100V až 440V / 45 až 65Hz sled fází: L1 › L2 › L3 rotace vpřed; L1 › L2 › L3 zpětná rotace úbytek napětí na fázi: úbytek na fázi L1, L2 nebo L3 bude zobrazen na displeji LCD Obecné parametry : - funkce automatického výběru rozsahu: ano - indikace slabé baterie: ano, symbol „ “ na displeji - indikace přetížení (mimo rozsah): ano, symbol „OL“ na displeji - napájení: baterie AA 1,5V, 6 kusů - proudový odběr: základní cca 10mA, cca 50mA při rozsahu 1000V - rozměry displeje LCD: 125 × 37 mm - pracovní prostředí: teplota 0°C až +40°C, vlhkost max. 85%RH - uváděná přesnost je garantována v prostředí: teplota 23 ±5°C, vlhkost: 45-75% RH - skladovací prostředí: teplota -20°C až +60°C, vlhkost max. 90%RH - hmotnost: 1 kg (včetně baterií) - rozměry přístroje: 210 x 90 x 175 mm - barva přístroje: červená a šedá Obsah individuálního balení : - přístroj UT595: 1ks - testovací kabely: 3ks (speciální červený se spouští × 1, zelený × 1, černý × 1) - alkalická baterie 1,5V AA: 6ks - přenosné pouzdro: 1ks - návod k použití: 1ks Velkoobchodního balení : - standardní množství na karton: 4ks - rozměry standardního kartonu: 510 × 330 × 300 mm - standardní celková hmotnost kartonu: 15 kg Výrobce: UNI-TREND www.uni-t.cz
Popis produktu
Tester multifunkční UNI-T UT595Přístroj UT 595 je univerzální měřící a testovací přístroj pro provádění revizí elektrických spotřebičů. Umožňuje automatizovanou kontrolu vybavovací doby proudových chráničů, měření svodových proudů, měření impedance zemnicí smyčky a spojitosti uzemnění, měření izolačního odporu, měření kmitočtu AC napětí a měření DC a AC napětí, pořadí fází v třífázových rozvodech. Přístroj je navržen s novým vzhledem, s velkým multifunkčním displejem s pruhovým ukazatelem s padesáti dílky. Má odolný kryt a nové analogové, digitální a mikroprocesorové obvody. Tento přístroj byl navržen, vyroben a testován podle bezpečnostního standardu IEC61010 (Bezpečnostní požadavky na elektrická zařízení) v kategorii přepětí CATIII 300V. Plně vyhovuje normě ČSN EN 61557 pro měření izolačního a přechodového odporu. UT595 je ideální nástroj pro údržbu, testování a kontrolu ochranných prvků elektrických zařízení pro každého elektrikáře a revizního technika. Parametry produktu : - maximální zobrazení displeje: 9999, analogový pruh 50 dílků - podsvícený displej LCD o rozměrech: 125 x 37 mm - displej zobrazuje: funkční režimy, hodnoty, jednotky a symboly - přepínání funkcí: otočný 15-ti polohový přepínač - přepínání rozsahů: automatické - měření doby vybavení proudových chráničů: typů 10mA, 30mA, 100mA, 300mA, 500mA - možnost změny fázového úhlu 0°/180° pro detekci nejrychlejšího času vybavení chráničů - volitelný testovací režim půlvlny / celé vlny AC napětí - automatické testy proudových chráničů: sekvenční přepínání svodových proudů, plynulý náběh svodového proudu až do vybavení chrániče - uložení naměřených hodnot v paměti - test impedance smyčky / poruchového proudu (PFC) / zkratového proudu (PSC): v rozsazích 0,05? až 2000? - měření spojitosti uzemnění: v rozsahu 0,01? až 200? - měření izolačního odporu: 0,05 M? až 1M? při zkušebním napětí 250V/500V/1000V - měření kmitočtu AC napětí: v rozsahu 20Hz až 100Hz - měření AC a DC napětí: 0V až 440V, automatické rozlišení AC/DC/polarity - měření pořadí fází: indikace sledu fází, směru rotace - napájení: 6 ks alkalická baterie 1,5V AA - kalibrační protokol: nutno objednat samostatně - automatické vypínání přístroje - uzamykání tlačítek - nepostradatelný pomocník každého revizního technika Technické parametry : - Měření proudových chráničů volba měřicího proudu I: 10mA / 30mA / 100mA / 300mA / 500mA měřicí napětí: 220V ±10%, kmitočet 45Hz ž 65Hz přesnost měřicího proudu při napětí AC 220V: ± (10% + 2) automatický test chrániče s proudem I: 50%, 100%, 200%, 500% vybavovacího proudu rozsah měření času při proudu 1*I, ?n: 0 až 2000ms rozsah měření času při proudu 1*I, ?n : 0 až 500ms (s funkcí odpočtu) rozsah měření času při proudu 1*I, ?n : 0 až 300ms rozsah měření času při proudu 2*I, ?n : 0 až 200ms (s funkcí odpočtu) rozsah měření času při proudu 2*I, ?n : 0 až 150ms rozsah měření času při proudu 5*I, ?n : 0 až 40ms možnost změny fázového úhlu 0°/180° přesnost měření času: ±(5%+5) - Měření impedance smyčky / poruchového proudu (PFC) / zkratového proudu (PSC) provozní napětí: 220V ± 10% / 195V až 440V / 45Hz až 65Hz měřicí proud a čas: 20A / 20ms měřicí rozsahy: 0,05? až 1,99?; 2,0? až 19,9?; 20? až 2000? nejnižší rozlišení: 0,01? zkratový proud: 0kA až 26kA přesnost: ± (5% + 5) - Měření spojitosti uzemnění jmenovité měřicí napětí: cca 5V měřicí proud: více než 200mA měřicí rozsah: 0,01? až 200? přesnost v rozsahu 0,01? až 200?: ± (2% + 5) - Měření izolačního odporu zkušební jmenovité napětí naprázdno: DC 250V ±10% nebo 500V ±10% nebo 1000V ±10% rozsah měření: 0,05 až 250M?, nebo 0,05 až 500M?, nebo 0,05 až 1000M? jmenovitý měřicí proud při zátěži 250k?, 500k? nebo 1M?: 0,9mA až 1,1mA zkratový proud: přesnost měření v rozsahu 0,05M? až 1000M?: ±(5%+5) - Měření AC a DCV napětí rozsah měření DC: 0 až ±440V rozsah měření AC: 0 až 440V (50/60Hz) rozlišení: 1V přesnost měření: ±(2%+3) měření napětí v rozsahu - Měření kmitočtu rozsah měření: 20Hz až 100Hz rozlišení: 1Hz přesnost měření: pouze informativní - Měření sledu fází pro napětí: třífazové AC 100V až 440V / 45 až 65Hz sled fází: L1 › L2 › L3 rotace vpřed; L1 › L2 › L3 zpětná rotace úbytek napětí na fázi: úbytek na fázi L1, L2 nebo L3 bude zobrazen na displeji LCD Obecné parametry : - funkce automatického výběru rozsahu: ano - indikace slabé baterie: ano, symbol „ “ na displeji - indikace přetížení (mimo rozsah): ano, symbol „OL“ na displeji - napájení: baterie AA 1,5V, 6 kusů - proudový odběr: základní cca 10mA, cca 50mA při rozsahu 1000V - rozměry displeje LCD: 125 × 37 mm - pracovní prostředí: teplota 0°C až +40°C, vlhkost max. 85%RH - uváděná přesnost je garantována v prostředí: teplota 23 ±5°C, vlhkost: 45-75% RH - skladovací prostředí: teplota -20°C až +60°C, vlhkost max. 90%RH - hmotnost: 1 kg (včetně baterií) - rozměry přístroje: 210 x 90 x 175 mm - barva přístroje: červená a šedá Obsah individuálního balení : - přístroj UT595: 1ks - testovací kabely: 3ks (speciální červený se spouští × 1, zelený × 1, černý × 1) - alkalická baterie 1,5V AA: 6ks - přenosné pouzdro: 1ks - návod k použití: 1ks Velkoobchodního balení : - standardní množství na karton: 4ks - rozměry standardního kartonu: 510 × 330 × 300 mm - standardní celková hmotnost kartonu: 15 kg Výrobce: UNI-TREND www.uni-t.cz
Přes veškerou snahu zajistit co nejpřesnější popis, obrázky a technické parametry produktů nemůžeme zaručit, že uváděná data odpovídají skutečnosti. Řada výrobců si vyhrazuje právo změny některých parametrů či vlastností bez předchozího upozornění. Potřebujete-li ujištění o určitých parametrech produktu nebo v případě pochybností, kontaktujte prosím svého obchodníka. Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
