LANKON-202 - TINYCONTROL proudový senzor SCT do 20A pro LAN ovladač v3
LANKON-202 - TINYCONTROL proudový senzor SCT do 20A pro LAN ovladač v3
247 Kč
204 Kč bez DPH
Dostupnost: Skladem v eshopu 🛈
Part no.: LANKON-202
Kód produktu: 22238436
Výrobce: TINYCONTROL
Váha: 0,045 kg
Záruka: 26 měsíců
Popis produktu

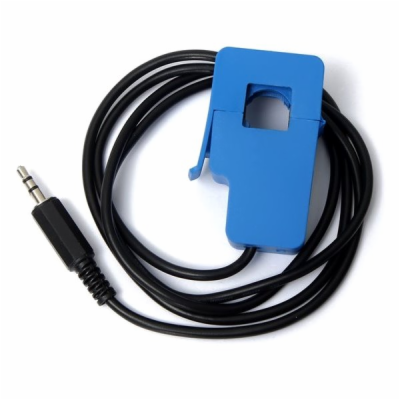

Neinvazivní proudový transformátor SCT-013-020 pro měření proudu nepřímou metodou . Výstupní střídavé napětí je úměrné proudu v hlavním vodiči a je určen pro LAN ovladač V3 .
Měření je nutné provádět pouze na jednom vodiči, a ne na celém kabelu, kde teče proud oběma směry. Senzor se připojuje na vstupy INPA1-4 a GND pro tyto vstupy. Je dodáván včetně 3,5 mm jack konektoru (samec), který je možné ustřihnout v požadované délce nebo k LAN ovladači připojit 3,5 mm jack konektor (samice) se zapojením viz fotky.
TECHNICKÉ SPECIFIKACE
AC rozsah proudu: 0-20 A (AC)
Maximální průměr měřeného vodiče: 12 mm
Zabudovaný vzorkovací odpor: 62 Ohm
Výstupní napětí střídavě: 0-1 V (AC)
Délka kabelu: 1 m
Hmotnost: 45 g
Způsob zapojení čidla k LAN ovladači v3 naleznete v manuálu .
Popis produktu
Tinycontrol proudový senzor do 20 ANeinvazivní proudový transformátor SCT-013-020 pro měření proudu nepřímou metodou . Výstupní střídavé napětí je úměrné proudu v hlavním vodiči a je určen pro LAN ovladač V3 .
Měření je nutné provádět pouze na jednom vodiči, a ne na celém kabelu, kde teče proud oběma směry. Senzor se připojuje na vstupy INPA1-4 a GND pro tyto vstupy. Je dodáván včetně 3,5 mm jack konektoru (samec), který je možné ustřihnout v požadované délce nebo k LAN ovladači připojit 3,5 mm jack konektor (samice) se zapojením viz fotky.
TECHNICKÉ SPECIFIKACE
AC rozsah proudu: 0-20 A (AC)
Maximální průměr měřeného vodiče: 12 mm
Zabudovaný vzorkovací odpor: 62 Ohm
Výstupní napětí střídavě: 0-1 V (AC)
Délka kabelu: 1 m
Hmotnost: 45 g
Způsob zapojení čidla k LAN ovladači v3 naleznete v manuálu .
