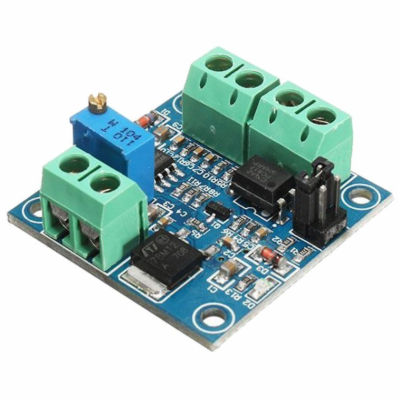

TINYCONTROL LC-LM358-PWM2V převodník PWM 0-100% na 0-10V pro řízení SSR relé
TINYCONTROL LC-LM358-PWM2V převodník PWM 0-100% na 0-10V pro řízení SSR relé
68 Kč
56 Kč bez DPH
Dostupnost: Skladem v eshopu 🛈
Part no.: LC-LM358-PWM2V
Kód produktu: 25841639
Výrobce: TINYCONTROL
Váha: 0,03 kg
Záruka: 26 měsíců
Popis produktu
Tinycontrol LC-LM358-PWM2V
Převodník PWM signálu na analogové napětí pro řízení SSR relé a analogových regulátorů.
Modul LC-LM358-PWM2V umožňuje převod obdélníkového PWM signálu s kmitočtem 0 až 1 kHz na lineární analogové napětí v rozsahu 0 až 10 V . Převodník je ideální pro řízení SSR relé, analogových regulátorů a dalších zařízení vyžadujících napěťový řídicí signál.
Modul nabízí možnost přesné kalibrace výstupního napětí pomocí vestavěného trimru a pracuje s dobou odezvy 15 sekund na změnu vstupního kmitočtu. Kompaktní konstrukce umožňuje snadnou integraci do řídících systémů.
Převod PWM signálu 0-100 % na lineární analogové napětí 0-10 V
Vstupní kmitočet v rozsahu 0 až 1 kHz pro kompatibilitu s LAN ovladači, Arduino a PLC
Napájení 12 V DC s ochranou proti přetížení stabilizátoru
Doba odezvy na změnu vstupního signálu 15 sekund
Přesná kalibrace výstupního napětí pomocí vestavěného trimru
Provozní teplotní rozsah -25 až +85 °C pro náročné prostředí
Kompaktní konstrukce pro snadnou montáž do řídících skříní
Aplikace a použití Převodník je určen pro řízení SSR relé, analogových regulátorů teploty, otáček ventilátorů a dalších zařízení vyžadujících napěťový řídicí signál. Kompatibilní s výstupy LAN ovladačů, Arduino, PLC a dalších digitálních systémů.
Montáž a připojení Modul vyžaduje společné uzemnění všech GND svorek pro správnou funkci. Vstupní PWM signál se připojuje na svorku označenou "+0 až 1 kHz", výstupní analogové napětí na výstupní svorky 0-10 V.
Kalibrace a nastavení Vestavěný trimr umožňuje přesné nastavení výstupního napětí podle požadavků konkrétní aplikace. Převodník poskytuje lineární převod bez nutnosti dalšího programování.
ZÁKLADNÍ SPECIFIKACE
Model: LC-LM358-PWM2V
Vstupní kmitočet: 0 až 1 kHz
Výstupní napětí: 0 až 10 V
Napájecí napětí: 12 V DC (rozsah 12–15 V)
Doba odezvy: 15 sekund
Provozní teplota: -25 až +85 °C
Kalibrace: vestavěný trimr
Typ převodu: lineární PWM na analogové napětí
