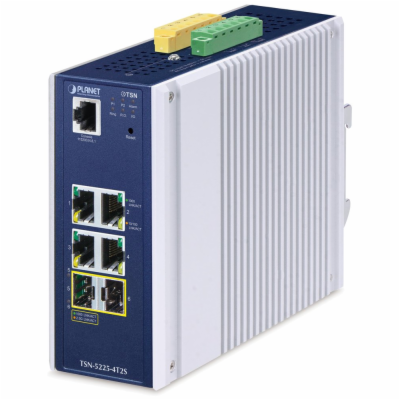

Planet TSN-5225-4T2S průmyslový TSN L2+ switch, 4x1Gb, 2x2.5G SFP, 1x RJ45-to-RS232, RING, 1588PTP, -40~75°C
Planet TSN-5225-4T2S průmyslový TSN L2+ switch, 4x1Gb, 2x2.5G SFP, 1x RJ45-to-RS232, RING, 1588PTP, -40~75°C
19121 Kč
15802 Kč bez DPH
Dostupnost: Skladem v eshopu 🛈
Part no.: TSN-5225-4T2S
Kód produktu: 25594529
Výrobce: PLANET Technology
Váha: 0,986 kg
Záruka: 60 měsíců
Popis produktu
PLANET TSN-5225-4T2S
Inovativní průmyslový ethernetový TSN (Time-Sensitive Networking) switch zaručující spolehlivý přenos časově citlivých dat. Je určen pro stabilní provoz v náročném prostředí. Řeší všechny úrovně průmyslové automatizační sítě, od provozní sběrnice až po páteřní síť závodu. Zaručuje přenos provozu s vysokou prioritou end-to-end a extrémně nízkou latencí.
Nový průmyslový L2+ switch pro časově citlivé sítě (TSN), 4× GbE RJ-45 Base-T , 2× 1000/2500Base-X SFP . ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching) , průmyslová odolná konstrukce, digitální vstupy a výstupy, funkce statického směrování IP na 3. vrstvě, QoS, zabezpečení a další funkce. Duální napájení v rozsahu DC 9–48 V nebo AC 24 V , aktivní redundantní ochrana při výpadku napájení, krytí IP30 , hliníková skříň, pracovní teplota -40 až +75 °C, přepěťová (do 6 kV) a ESD ochrana do 5 kV , montáž na DIN lištu nebo přímo na zeď.
Možný monitoring mobilní aplikací CloudViewerPro .
Časově citlivé síťové protokoly (High Precision Time Synchronization):
IEEE1588 (Time Stamping) 802.1AS-Rev gPTP (výchozí profil) Shapers
802.1Qbv Plánování s ohledem na čas (Time-aware Scheduling) 802.1Qch Cyklické řazení a předávání (Cyclic Queuing and Forwarding) TSN Stream Policing 802.1Qci Filtrování a usměrňování podle toku (Per Stream Filtering and Policing) Redundancy 802.1CB FRER Replikace rámců a eliminace redundance pro bezproblémové zálohování (Frame Replication and Elimination for Redundancy for seamless redundancy) Podpora lineární a kruhové ochrany (Standard Linear and Ring protection) Snížení zpoždění (Delay Reduction) EEE 802.1Qbu Frame Preemption IEEE 802.3br Interspersing Express Traffic (IET)
Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady IGS/TSN se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
ZÁKLADNÍ SPECIFIKACE Fyzické vlastnosti: Porty: 4× GbE RJ-45, 2× 2,5G SFP, 1× konzolový port RJ-45 (RS-232), 2× DI/DO, 1× alarm výstup (relé) Paměť: 64 Mb, 1024 Mb SDRAM Propustnost: sběrnice 18 Gbps, provozně 13,3 Mpps (64B) Podpora přenosu: JumboFrame 10 KB Provedení: DIN lišta, na zeď Napájení: duální, DC 9–48 V nebo AC 24 V, celkový příkon max. 9,89 W (zdroj není součástí balení) Ochrana: ESD do 5 kV DC, přepěťová ochrana do 6 kV DC Provozní teplota: -40 až +75 °C Rozměry: 135 × 135 × 60 mm Hmotnost: 986 g Funkce administrace: Správa: konzole přes RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2 Řízení přístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidel L3 routing: max. 8 VLAN rozhraní, 32 položek statického směrování, IPv4/IPv6 SW statické směrování ACL filtr a bonding: IP ACL, filtrace provozů dle IP adresy MAC ACL, filtrace provozů dle MAC adresy Priorizace provozu QoS: klasifikace provozu, striktní priorita a WRR, 8úrovňová priorita pro přepínání (číslo portu, priorita 802.1p, značka/tag VLAN 802.1Q, pole DSCP/ToS v paketu IP) Podpora VLAN: VLAN dle standardu IEEE 802.1Q s tagem IEEE 802.1ad Q-in-Q tunelování Private VLAN Edge (PVE) VLAN na základě adresy MAC VLAN na základě protokolu Voice VLAN VLAN založená na IP podsíti (IP Subnet)
MVR (Multicast VLAN registration) GVRP Až 4K skupin VLAN z 4096 ID VLAN Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree BPDU Guard, filtrování BPDU a transparentní BPDU Port mirroring: RX, TX, RX+TX, many-to-one Agregace linek: IEEE 802.3ad LACP, max. 3 trunk skupiny s max. 6 porty na každou skupinu Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode (až 255 skupin), MLD v1/v2, podpora režimu MLD querier mode (až 255 skupin) Autentizace připojených zařízení: IEEE 802.1x, RADIUS, TACACS+ LLDP: ano (automatická detekce typu připojených zařízení) Diagnostika kabeláže: ano
.mw-s-h-pic img,
.mw-s-h-tileOver .bl-heading1,
.mw-s-h-tileUnder .bl-heading2,
.mw-s-h-text .bl-text,
.mw-s-h-button .bl-btn,
.mw-s-h-list ul { display: none }
Popis produktu
PLANET TSN-5225-4T2S
Inovativní průmyslový ethernetový TSN (Time-Sensitive Networking) switch zaručující spolehlivý přenos časově citlivých dat. Je určen pro stabilní provoz v náročném prostředí. Řeší všechny úrovně průmyslové automatizační sítě, od provozní sběrnice až po páteřní síť závodu. Zaručuje přenos provozu s vysokou prioritou end-to-end a extrémně nízkou latencí.
Nový průmyslový L2+ switch pro časově citlivé sítě (TSN), 4× GbE RJ-45 Base-T , 2× 1000/2500Base-X SFP . ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching) , průmyslová odolná konstrukce, digitální vstupy a výstupy, funkce statického směrování IP na 3. vrstvě, QoS, zabezpečení a další funkce. Duální napájení v rozsahu DC 9–48 V nebo AC 24 V , aktivní redundantní ochrana při výpadku napájení, krytí IP30 , hliníková skříň, pracovní teplota -40 až +75 °C, přepěťová (do 6 kV) a ESD ochrana do 5 kV , montáž na DIN lištu nebo přímo na zeď.
Možný monitoring mobilní aplikací CloudViewerPro .
Časově citlivé síťové protokoly (High Precision Time Synchronization):
IEEE1588 (Time Stamping) 802.1AS-Rev gPTP (výchozí profil) Shapers
802.1Qbv Plánování s ohledem na čas (Time-aware Scheduling) 802.1Qch Cyklické řazení a předávání (Cyclic Queuing and Forwarding) TSN Stream Policing 802.1Qci Filtrování a usměrňování podle toku (Per Stream Filtering and Policing) Redundancy 802.1CB FRER Replikace rámců a eliminace redundance pro bezproblémové zálohování (Frame Replication and Elimination for Redundancy for seamless redundancy) Podpora lineární a kruhové ochrany (Standard Linear and Ring protection) Snížení zpoždění (Delay Reduction) EEE 802.1Qbu Frame Preemption IEEE 802.3br Interspersing Express Traffic (IET)
Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady IGS/TSN se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
ZÁKLADNÍ SPECIFIKACE Fyzické vlastnosti: Porty: 4× GbE RJ-45, 2× 2,5G SFP, 1× konzolový port RJ-45 (RS-232), 2× DI/DO, 1× alarm výstup (relé) Paměť: 64 Mb, 1024 Mb SDRAM Propustnost: sběrnice 18 Gbps, provozně 13,3 Mpps (64B) Podpora přenosu: JumboFrame 10 KB Provedení: DIN lišta, na zeď Napájení: duální, DC 9–48 V nebo AC 24 V, celkový příkon max. 9,89 W (zdroj není součástí balení) Ochrana: ESD do 5 kV DC, přepěťová ochrana do 6 kV DC Provozní teplota: -40 až +75 °C Rozměry: 135 × 135 × 60 mm Hmotnost: 986 g Funkce administrace: Správa: konzole přes RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2 Řízení přístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidel L3 routing: max. 8 VLAN rozhraní, 32 položek statického směrování, IPv4/IPv6 SW statické směrování ACL filtr a bonding: IP ACL, filtrace provozů dle IP adresy MAC ACL, filtrace provozů dle MAC adresy Priorizace provozu QoS: klasifikace provozu, striktní priorita a WRR, 8úrovňová priorita pro přepínání (číslo portu, priorita 802.1p, značka/tag VLAN 802.1Q, pole DSCP/ToS v paketu IP) Podpora VLAN: VLAN dle standardu IEEE 802.1Q s tagem IEEE 802.1ad Q-in-Q tunelování Private VLAN Edge (PVE) VLAN na základě adresy MAC VLAN na základě protokolu Voice VLAN VLAN založená na IP podsíti (IP Subnet)
MVR (Multicast VLAN registration) GVRP Až 4K skupin VLAN z 4096 ID VLAN Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree BPDU Guard, filtrování BPDU a transparentní BPDU Port mirroring: RX, TX, RX+TX, many-to-one Agregace linek: IEEE 802.3ad LACP, max. 3 trunk skupiny s max. 6 porty na každou skupinu Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode (až 255 skupin), MLD v1/v2, podpora režimu MLD querier mode (až 255 skupin) Autentizace připojených zařízení: IEEE 802.1x, RADIUS, TACACS+ LLDP: ano (automatická detekce typu připojených zařízení) Diagnostika kabeláže: ano
